AD在做敷铜的时候,常常需要把敷铜直接扩展到边缘,一般会有一个最小间距约束,使敷铜不能直接扩展到最边缘,如下图所示:图中是已敷铜与GND连接为例

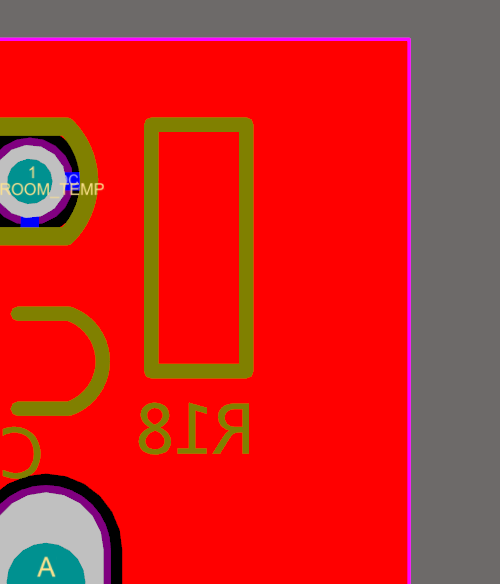

默认规则下的状态

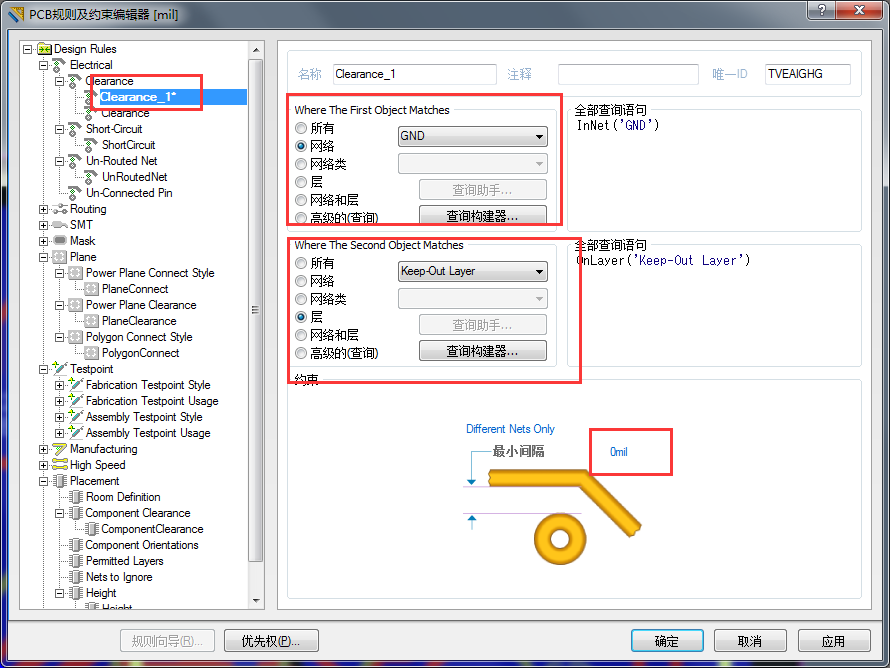

按照下面的添加一条规则即可,用来约束GND与keep-out层之间的间距
下图是用新规则重新进行敷铜的效果
